Practica nº2

1.- Describir las características mecánicas y electricas del cable de conexión serie que se utilizará para comunicar 2 PC´s por el puerto serie:

Longitud:1,80 m
Color: beige
Aislamiento: Polietileno
Tipo de conector: los conectores eran DB-9 en ambos extremos siendo conector hembra en ambos extremos
Pineado:

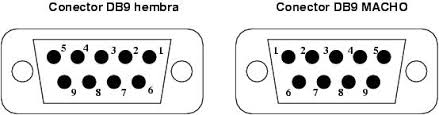

Dibujo del conector:
2.- Con ayuda de un polímetro determinar el conexionado pin a pin entre sus extremos.
C1 y C2: 1-1, 2-5 9, 3-4, 4-3, 5-2, 7-8, 8-7, 9-2.

3.- Define la configuración del cableado, y si es cable directo o cruzado null-modem.
Es serie. Es cableado Null modem with full handshdaking

4.- ¿Servirá para conectar 2 PC´s como se pretende? ¿Por qué?
Si, porque se establece una conexión a través de los puertos series de ambos ordenadores con un cable null modem,es decir, que sean cruzados.
